Создание ЭС в ручном режиме

Центробанк достаточно часть вносит изменения в Альбом УФЭБС: добавляя новые типы сообщений и изменяя структуру и форматы реквизитов существующих. В этих условиях разработчики автоматизированных систем, обеспечивающих формирование электронных сообщений, не всегда и не в полном объеме успевают следовать этим изменениям.

В состав EDSmart включен специальный компонент, позволяющий пользователям непосредственно в модуле создать исходящие платежные или служебно-информационные сообщения любого типа в строгом соответствии с требованиями действующей версии УФЭБС.

Унифицированные экранные формы для ввода ЭС

Экранные формы для ввода и редактирования отдельных электронных сообщений генерируются динамически на основе мета-данных, содержащихся в XML-схемах УФЭБС. В зависимости от выбранного типа сообщения и в соответствии с актуальной версией УФЭБС модуль автоматически создает экранную форму для заполнения реквизитов сообщения.

Все экранные формы, которые генерирует модуль для ввода и редактирования реквизитов (атрибутов и элементов) электронного сообщения, имеют унифицированный вид. В заголовке экранной формы указывается наименование электронного сообщения или имя комплексного элемента внутри этого сообщения (если форма имеет сложную структуру). Экранная форма вертикально разделена на две части. В левой части формы выводится наименование реквизита, в правой части – поле для ввода его значения. Каждое поле имеет соответствующий формат для ввода: дата, числовое значение, строка символов, номер лицевого счета и др., как это сформулировано в соответствующем XSD-файле УФЭБС для данного типа сообщения.

При создании нового сообщения ряд реквизитов, таких, как «Номер ЭС в течение операционного дня», «Уникальный идентификатор составителя» и ряд других, будут заполнены автоматически.

Создание ED804

Пример формы для ED804

Создание ED275

Пример формы для ED275

Рис.2.1. Примеры унифицированных форм для ввода ЭС различных типов

В процессе ввода осуществляется проверка заполнения обязательных полей и корректность вводимых значений. Проверка производится на основании ограничений (restriction), установленных в XSD-файле УФЭБС для создаваемого типа сообщения. В случае отрицательного результата проверки модуль выводит на экран соответствующее диагностическое сообщение.

Ручной ввод сообщений и форматно-логический контроль

Ряд реквизитов, таких, как «Номер ЭС в течение операционного дня», «Уникальный идентификатор составителя» и ряд других, будут заполнены автоматически.  В процессе заполнения формы осуществляется проверка ввода обязательных полей и корректность вводимых значений. Проверка производится на основании ограничений (restriction), установленных в соответствующем XSD-файле для создаваемого типа сообщения. В случае отрицательного результата проверки модуль выводит на экран соответствующее диагностическое сообщение.

Применение справочников

Для сокращения трудозатрат и исключения возможных ошибок пользователей в процессе заполнения значений реквизитов сообщений применяются следующие справочники:

  • Справочник «Кодовые значения реквизитов ЭС». Содержит допустимые коды и расшифровку их значений для реквизитов электронных платежных и служебно-информационных сообщений из одноименного документа УФЭБС.
  • Справочник «Филиалы». Определяет возможные значения для реквизита «Уникальный идентификатор составителя» (EDAuthor) для исходящих сообщений.
  • Справочник БИК. Применяется для заполнения атрибута «Уникальный идентификатор получателя» (EDAuthor). Справочник автоматически обновляется при получении ED807 (подробнее см. здесь).
  • Справочник пользователей системы передачи финансовых сообщений Банка России. Применяется в процедуре автоматического сформирования ED503 на основе сообщения в формате SWIFT (подробнее см. здесь). Содержимое справочника автоматически обновляется при получении ED574.
  • Справочник «Типовые значения реквизитов». Пользовательский справочник, позволяющий сохранять часто используемые значения реквизитов: наименования должностей, ФИО сотрудников банка, их паспортные данные и т.д.

Создание сообщений на основе библиотеки шаблонов

Библиотека шаблонов применяется для создания электронных сообщений по установленному образцу. Библиотека содержит прототипы сообщений, для которых значения определенных элементов и атрибутов предварительно установлены и не могут быть изменены пользователем в процессе создания или редактирования сообщения.

Например, для ED462 можно создать шаблон, в котором будут предварительно заполнены реквизиты «Уникальный идентификатор получателя ЭС (EDReceiver)», «Банковский идентификационный код получателя ЭЗ (Request/BicPBR)», «Тип операции: сдача/получение (Request/OperationType)», «ФИО вносителя/получателя (CustomerData/CustomerName)» и так далее.

При этом для одного и того же типа ЭС можно создавать произвольное количество шаблонов в зависимости от того, для какого филиала этот шаблон предназначен или к какому типу заявки он относится (например, для ED462 можно создать два шаблона: на сдачу и на получение наличности).

Применение библиотеки шаблонов позволяет достичь одновременно двух результатов: сократить трудозатрат при создании электронных сообщений и, что более важно, минимизировать возможные ошибки пользователей при заполнении их реквизитов.

Создан шаблон для оформления заявки на получение денежной наличности (ED462). Шаблон предназначен для головного офиса и в нем перечислены значения всех условно-постоянных реквизитов заявки.

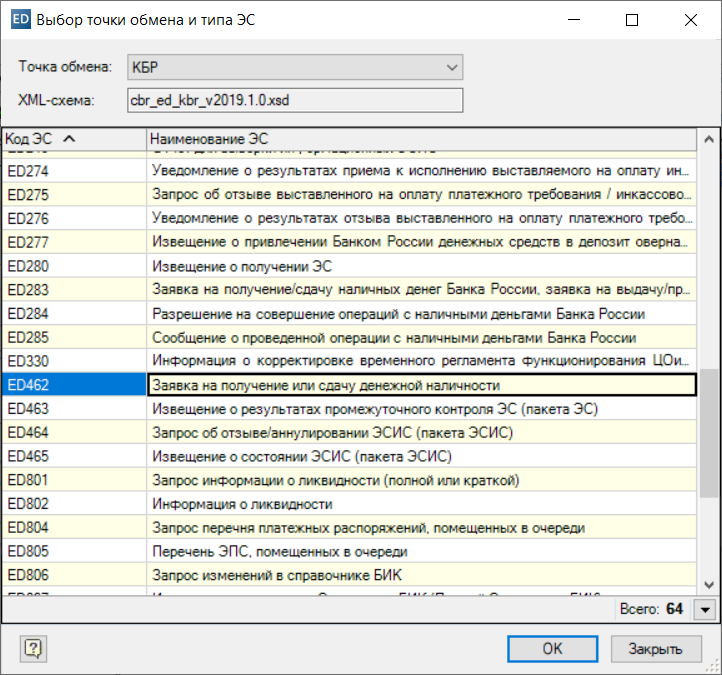

Пользователь инициирует команду "Создать сообщение по шаблону", выбирает тип создаваемого электронного сообщения...

... выбирает из списка необходимый шаблон (для одного типа ЭС можно создавать произвольное количество шаблонов)...

... и заполняет только те реквизиты заявки, которые имеют переменное значение.

Рис.2.2. Создание сообщений на основе шаблонов
